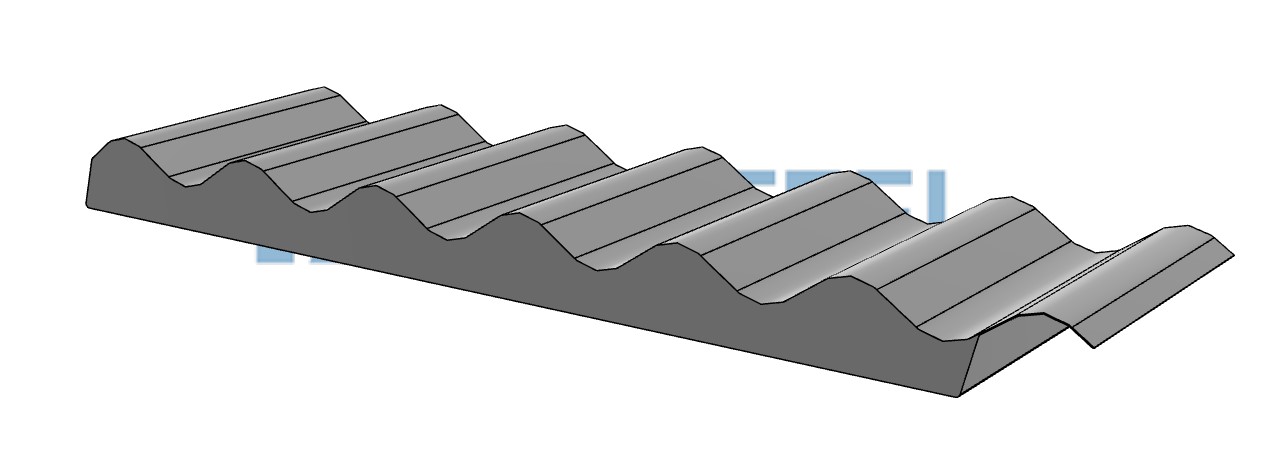

Bekijk hier en download het 3D model (of 2D tekening)

SAB D 83.1000 SG Eco

Deze ECO-uitvoering van het SAB D 83 dakpaneel met sinusprofilering (S) heeft een aluminiumfolie (G) aan de binnenzijde. Hiermee kan je zowel gewicht als kosten besparen.

Schone overlap is mogelijk voor panelen met minimale lengte 2.600 mm + lengte van de overlap, op verzoek kan deze minimaal 50 mm en maximaal 300 mm zijn. Zie meer info over links of rechts monteren in de pdf over cutback-schone overlap. Tevens hebben we verschillende dak accessoires, zoals nokprofiel en nok- en gootafsluiters, in het assortiment om je dak project netjes en mooi af te werken.

Voor alle informatie over coatings en kleuren, zie de diverse Colorcoat webpagina’s.

Kleurmonster aanvragen
Productmonster aanvragen
Contact
Specificaties
TypeLiniering Dikte*Gewicht**Rc (NTA 8800)UMax. Lengte
 SGmmkg/m2m2K/WW/m2Km
SAB D 83.1000 Ecoo43/837,52,820,3518,0

*  Kerndikte / Totale dikte
** Gewicht met stalen buitenbeplating met een dikte van respectievelijk 0,50 mm. Andere diktes zijn ook mogelijk.

Downloads
Populaire kleuren Colorcoat HPS200 Ultra
Alaska Grey (7000)
(0,63 mm)
Anthracite-RAL 7016
(0,5/0,55 – 0,63 – 0,75 mm)
Anthracite Matt (7016)
(0.50-0,63 mm)
Goosewing Grey (7038)
(0,50/0,55-0,63-0,75 mm)
Hamlet (9002)
(0,50-0,63-0,75 mm)
Juniper Green (140 20 10)
(0,50/0,55-0,63 mm)
Merlin Grey (180 40 05)
(0,50-0,63-0,75 mm)
Mushrooom (080 70 10)
(0,50 mm)
Terracotta (040 40 40)
(0,63 mm)
White (9003)
(0,50-0,63-0,75 mm)
Kleurstaal aanvragen
Populaire kleuren Colorcoat PE 25 / Polyester
RAL 1015
(0,63-0,75 mm)
RAL 6020
(0,63-0,75 mm)
RAL 7012
(0,63 mm)
RAL 7016
(0,50-0,63-0,75-0,88 mm)
RAL 7022
(0,63 mm)
RAL 7032
(0,75 mm)
RAL 7035
(0,63-0,75 mm)
RAL 8004
(0,75 mm)
RAL 8011
(0,75 mm)
RAL 8012
(0,75 mm)
RAL 9001
(0,63-0,75 mm)
RAL 9002
(0,50-0,63-0,75-0,88-1,00-1,25 mm)
RAL 9005
(0,50-0,63-0,75 mm)
RAL 9006
(0,50-0,63-0,75-0,88-1,00 mm)
RAL 9007
(0,50-0,63-0,75-0,88 mm)
RAL 9010
(0,63-0,75-0,88 mm)
Kleurstaal aanvragen
Aanbevelingen

Houd bij het kiezen van sandwichpanelen rekening met bijvoorbeeld de belasting, CC klasse en doorbuigingseisen, en raadpleeg voor technische informatie over PIR dakpanelen het Technisch Handboek van SAB-profiel of bel met de afdeling Product Services. Stuur een e-mail via de contactpagina of neem contact op met de afdeling Verkoop: +31(0)30 68 79 700.

SAB-profiel adviseert bij de toepassing van dakbeplating in buitencondities een minimale dakhelling van 10 graden aan te houden en een coatingsysteem met een laagdikte van minimaal 35 µm toe te passen, conform de Dumebo-DWS / MDG kwaliteitsrichtlijn. Voor alle informatie over coatings en kleuren, zie de diverse Colorcoat webpagina’s.

Leveringen

De standaard stapeling van pakketten bij deze dakpanelen is A/B/A/B, om kromtrekken en beschadiging van de aluminium binnenzijde te voorkomen.
