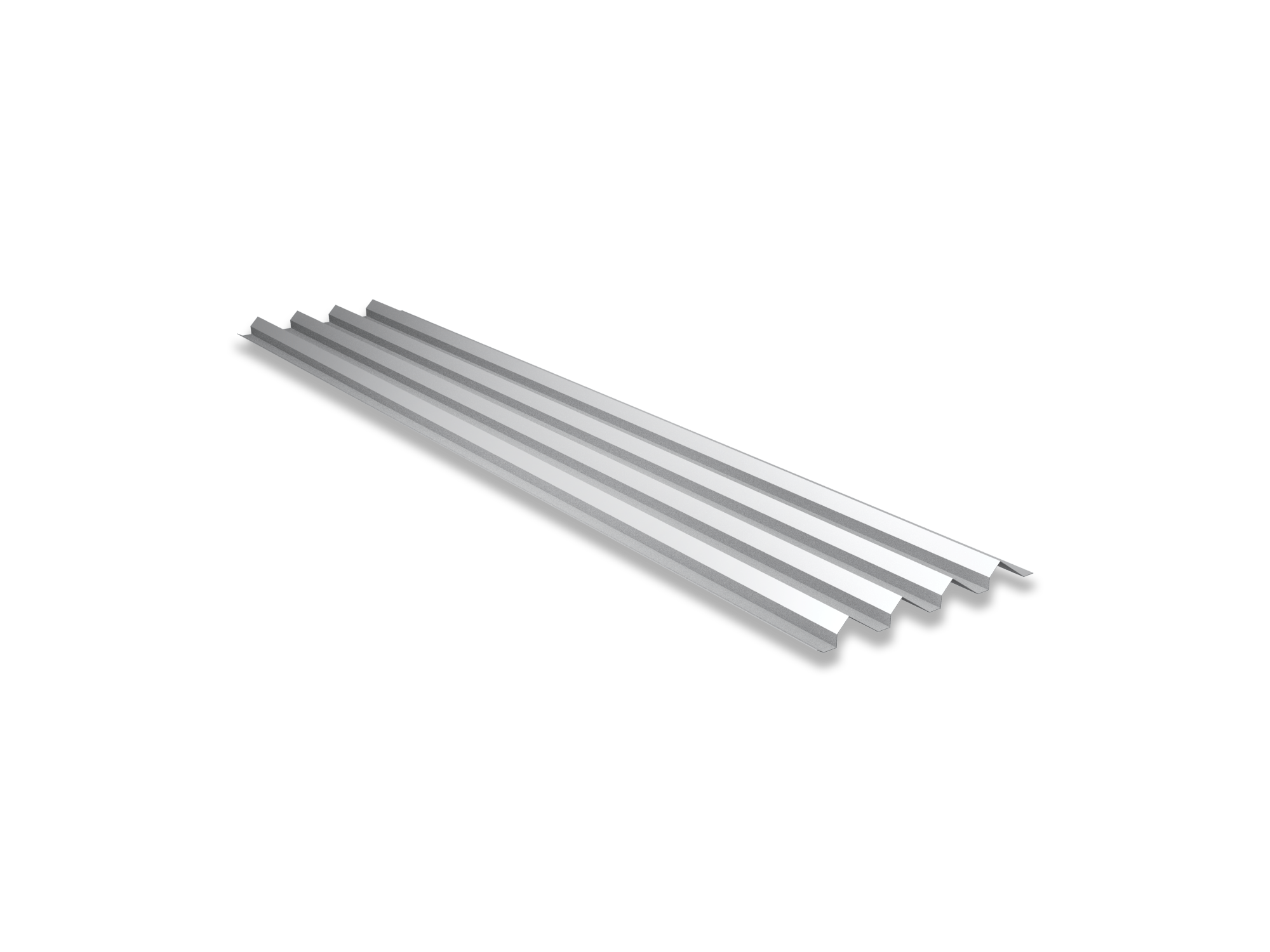

SAB-Vinex 42/423

Het SAB-Vinex profiel kenmerkt zich door zijn asymmetrische vorm met een fraaie schaduwwerking. Het bijzondere aan dit profiel is het totaal verschillende effect als je van links of van rechts langs de gevel kijkt, waarbij de montageschroeven nauwelijks nog opvallen. Verkrijgbaar in twee varianten, de 42/423 en de 59/413. Ontwikkeld voor verticale toepassing.

Specificaties
Staal
mmkg/m2
0,637,27
0,758,66
0,8810,16
  • Maximum lengte 6,0 meter
  • Minimum lengte 0,28 meter
  • Perfo vol in P4 mogelijk voor binnen toepassing
  • Er is geen belastingtabel voor de punt- en speciale profielen
  • SAB adviseert een maximale overspanning van 1,50 meter voor staal
  • De hoeken van een gebouw verdienen uw speciale aandacht. Hier dienen de overspanningen te worden aangepast (afstand verminderen) en van meer schroeven te worden voorzien vanwege de hogere windbelasting
  • Voor een optimale bevestiging van de verschillende puntprofielen kun je gebruik maken van de montagerichtlijn bij de downloads.
Downloads

Bij de downloads zie je een zip bestand voor 2D tekeningen in verschillende formaten. Wil je BIM 3D bestanden, dan kun je deze (gratis) verkrijgen via de Tata Steel DNA Profiler website. Deze is ontworpen om je toegang te geven tot de productinformatie van SAB-profiel (3d parametrische objecten en gegevens) hoe je wilt, wanneer je wilt, tot het gewenste detailniveau en in het formaat dat je wenst. Na aanmelding kun je hier inloggen en je gewenste bestanden downloaden in diverse software formaten.

Verder kun je online een bestek maken met onze SAB onlinebestekservice

Bekijk alle downloads & brochures

Populaire kleuren Colorcoat SDP 50 (0,50 mm alleen voor sandwichpanelen)
TSN Paris 9006
(0,50-0,63-0,75 mm)
TSN Sydney 9007
(0,50-0,63-0,75 mm)
TSN New York Anthracite
(0,63 mm)
TSN Vík Volcano
(0,63 mm)
TSN Dubai Desert
(0,63 mm)
TSN Florence Copper Bronze
(0,63 mm)
TSN Barcelona Blue
(0,63 mm)
Populaire kleuren Colorcoat Prisma (0,50 mm alleen voor sandwichpanelen)
Ariana
(0,63 mm)
Ephyra
(0,50-0,75 mm)
Kronos
(0,63-0,75 mm)
Orion
(0,50-0,63-0,75-0,88 mm)
Sirius (9006)
(0,50-0,63-0,75-0,88 mm)
Zeus
(0,50-0,75 mm)
Black (9005)
(0,63-0,75 mm)
White (9010)
(0,50-0,63-0,75 mm)
Anthracite (7016)
(0,50-0,63-0,75 mm)
Seren Copper
(0,75 mm)
Seren Gold
Seren Midas
