Een effectieve oplossing voor akoestiek in utiliteitsbouw

Geperforeerde profielplaten en binnendozen worden veel toegepast in utiliteitsbouw waar akoestiek een belangrijke rol speelt. In grote hallen met harde materialen en installaties kan geluid zich gemakkelijk verspreiden en lang blijven nagalmen. Dit heeft direct invloed op het werkcomfort en de functionaliteit van de ruimte.

Door perforatie toe te passen in combinatie met de juiste opbouw, kan de nagalm effectief worden verminderd en ontstaat een beter akoestisch klimaat.

Waarom perforeren?

In grote stalen hallen, zoals productiehallen en distributiecentra, wordt veel geluid geproduceerd. Door het grote volume en het gebruik van harde materialen kan geluid lang blijven nagalmen.

Dit leidt tot:

  • Verminderd werkcomfort
  • Slechtere verstaanbaarheid
  • Een minder prettige werkomgeving
    Geperforeerde profielplaten en binnendozen worden toegepast om de nagalm te reduceren en de akoestiek in deze ruimten te verbeteren.

Toepassing is met name geschikt bij:

  • Productiehallen
  • Distributiecentra
  • Werkplaatsen
  • Ruimten met veel reflecterende oppervlakken

In tegenstelling tot losse akoestische oplossingen, wordt perforatie direct geïntegreerd in de dak- of gevelconstructie.

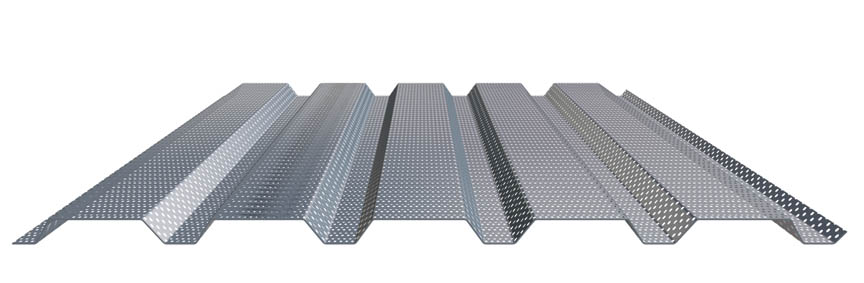

Wat zijn geperforeerde profielplaten en binnendozen?

Geprofileerde dak- en gevelplaten en stalen binnendozen kunnen worden voorzien van een perforatiepatroon wanneer aanvullende eisen worden gesteld aan de
akoestiek. Door de perforaties kan geluid de plaat passeren en worden geabsorbeerd door het achterliggende isolatiemateriaal, zoals steenwol of glaswol.

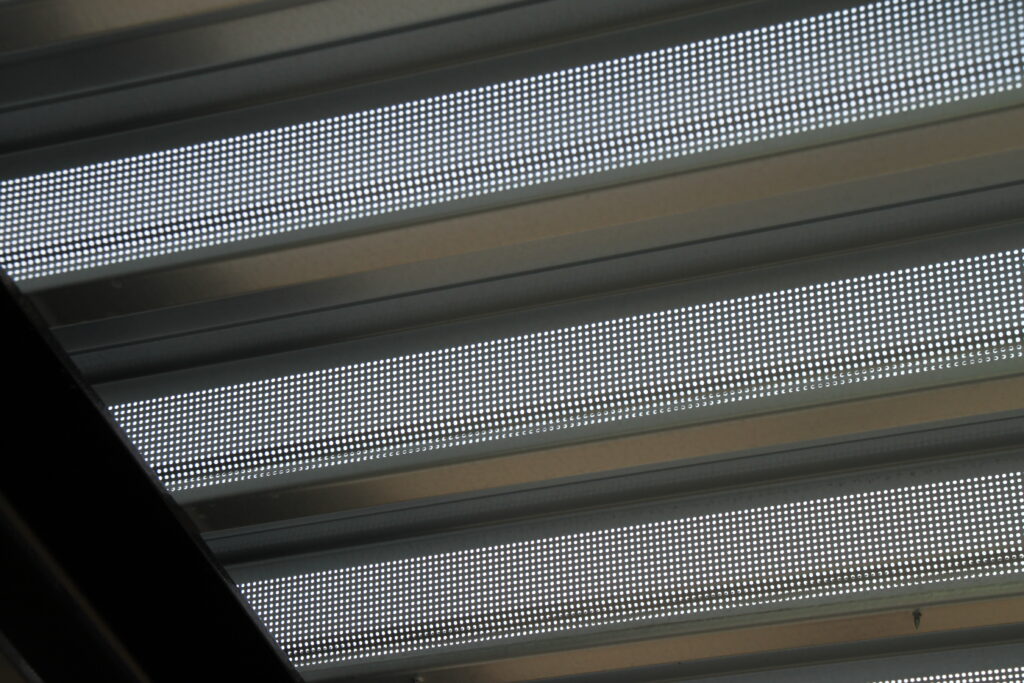

Voor warmdakplaten geldt dat perforatie doorgaans alleen in het lijf wordt toegepast, en niet over de volledige plaat. Dit heeft meerdere redenen:

  • Volledige perforatie leidt tot een duidelijke afname van de constructieve sterkte
  • Grote kans op het scheef bevestigen van bevestigingsmiddelen (deze volgen de weg van de minste weerstand)
  • Bij toepassing van een dampremmende laag heeft perforatie in de bovenflens nagenoeg geen akoestisch effect

Hoe werkt perforatie akoestisch?

Geluid bestaat uit luchtdrukgolven. In ruimten met harde, dichte oppervlakken wordt geluid sterk gereflecteerd, wat leidt tot nagalm.

Geperforeerde platen zorgen voor geluidsabsorptie: het geluid gaat door de perforaties en wordt gedempt in het isolatiemateriaal achter de plaat.
Het gaat hierbij om absorptie binnen dezelfde ruimte, niet om geluidsisolatie tussen ruimten.

SAB-profiel heeft uitgebreide testen uitgevoerd naar zowel geluidsabsorptie als geluidsisolatie van verschillende dak- en gevelopbouwen. De resultaten hiervan zijn opgenomen in het technisch handboek en bieden praktische richtlijnen voor ontwerp en toepassing.

Dak of gevel perforeren?

In veel situaties is dakperforatie het meest effectief. Het dak bevindt zich vaak het dichtst bij de geluidsbronnen, waardoor het akoestische effect groter is.
Bij toepassing in gevels of wanden, met name in productieomgevingen, kan vervuiling optreden. Dit kan de akoestische werking op termijn verminderen.
Daarom wordt dakperforatie in de praktijk vaak als eerste oplossing toegepast.

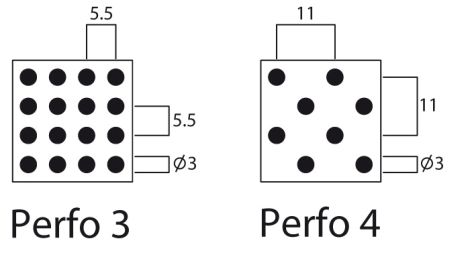

SAB-profiel levert standaard twee perforatiepatronen:
Perfo 3 (P3) – perforatiegraad 23,4%
Perfo 4 (P4) – perforatiegraad 11,7%

Hoe hoger de perforatiegraad, hoe groter de open ruimte en hoe meer geluid kan worden geabsorbeerd. Perfo 3 wordt daarom het meest toegepast wanneer geluid een bepalende factor is.

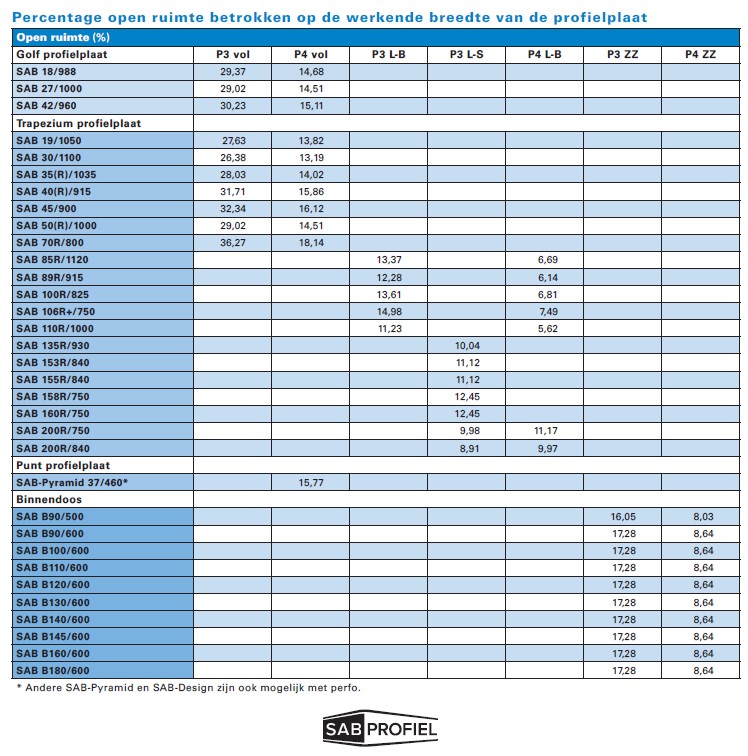

Voor projecten waarbij akoestiek een belangrijke rol speelt, wordt vaak een akoestisch adviesbureau ingeschakeld. Op basis van onderzoek kan een gericht advies worden gegeven over de benodigde hoeveelheid en het type absorptiemateriaal. De tabellen met openruimtepercentages per werkende breedte van de profielplaat, zoals opgenomen in het technisch handboek, kunnen hierbij als praktische ondersteuning dienen.

Mogelijkheden in perforatie

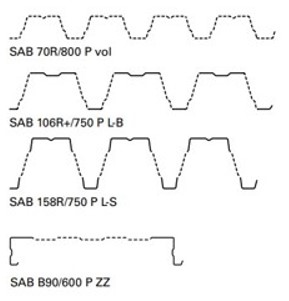

Er zijn verschillende mogelijkheden voor perforatie, afhankelijk van het type toepassing. Bij dak- en gevelplaten kan worden gekozen voor een volledige perforatie (VOL) of voor alleen lijfperforatie, uitgevoerd als (L‑B) of (L‑S). Voor binnendozen is perforatie uitsluitend mogelijk aan de zichtzijde (ZZ). Voor al deze toepassingen zijn zowel Perfo 3 als Perfo 4 beschikbaar.

Perforatie heeft invloed op de constructieve eigenschappen van een plaat, zoals draagvermogen en doorbuiging.

Daarom adviseert SAB-profiel bij SAB 200R/750 met perforatiepatroon P3L-S en P4L-B een minimale staaldikte van 0,88 mm.

Let op: het dubbel toepassen van geperforeerde platen doet de akoestische werking teniet.

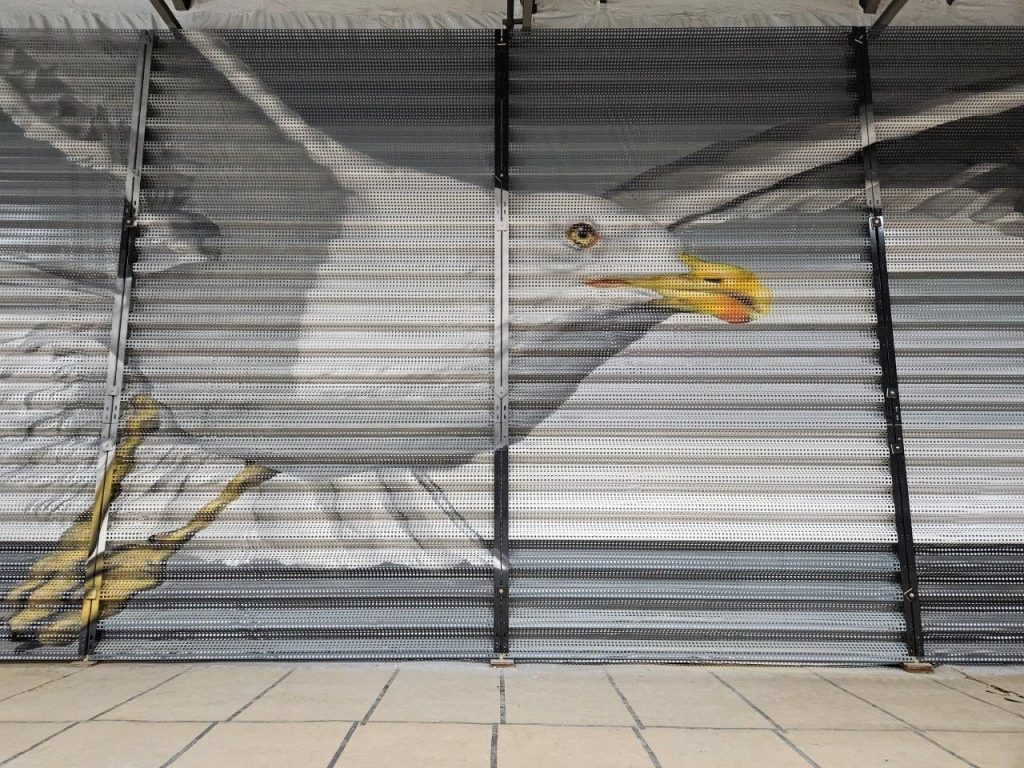

Perforatie buiten akoestiek: het windscherm bij Tata Steel

Perforatie wordt niet alleen toegepast voor akoestiek. Een aansprekend voorbeeld is het windscherm bij Tata Steel in IJmuiden, waarvoor SAB-profiel circa 4.800 geprofileerde platen leverde.

De perforaties in deze profielplaten zijn uitgevoerd door een externe partij. De profielplaten, met gaten van circa 3 cm doorsnede en een transparantie van 44%, zijn zo ontworpen dat de wind gecontroleerd wordt afgeremd. Hierdoor krijgt de wind minder vat op grondstoffen en neemt stofoverlast af.

Dit project laat zien dat perforatie ook kan worden ingezet voor luchtstroming, milieu en comfort, naast esthetiek en akoestiek
