De juiste profielplaat begint met een goede berekening

Bij de keuze voor dak- en gevelsystemen draait het niet alleen om uitstraling of prijs. De juiste profielplaat wordt bepaald op basis van belastingen, overspanning en toepassing. Daarom ondersteunen wij onze klanten met berekeningen die inzicht geven in de juiste profielkeuze, staaldikte en bevestigingswijze. Of het nu gaat om een warmdak, gevelbekleding of een standaard dakopbouw: met de juiste berekening voorkom je onderdimensionering en onnodig zware oplossingen.

Van profielkeuze naar technische onderbouwing

In veel projecten begint de keuze bij de toepassing of het gewenste uiterlijk, zoals een specifiek gevelprofiel of een bepaald type dakplaat, waarna vanuit die wens wordt berekend welk profiel geschikt is, welke staaldikte nodig is, hoe ver de plaat mag overspannen en hoe vaak bevestiging nodig is, waarbij bij geveltoepassingen esthetiek vaak een grotere rol speelt in de eerste keuze en bij daktoepassingen de nadruk sterker ligt op constructieve prestaties, terwijl in beide gevallen berekeningen ervoor zorgen dat de gekozen oplossing technisch klopt.

Welke factoren bepalen de uitkomst?

De belastingen op dak- en gevelsystemen worden bepaald door een combinatie van factoren. De belangrijkste zijn:

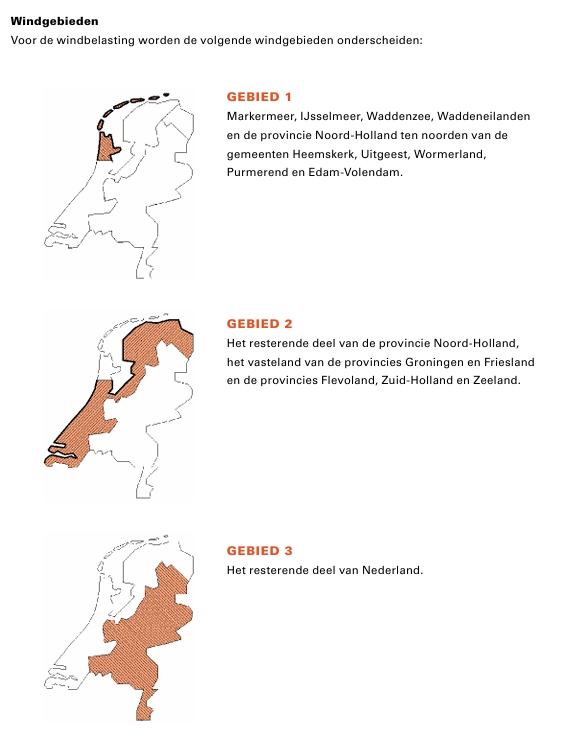

  • Windbelasting: Afhankelijk van windgebied (1, 2 of 3 in Nederland), omgeving (kust, bebouwd of onbebouwd terrein), gebouwhoogte en positie van het element (druk- en zuigzones).
  • Sneeuwbelasting: Inclusief ophoping door wind, bijvoorbeeld bij dakovergangen of opstaande randen.
  • Eigen gewicht en permanente belasting: Zoals profielplaat, isolatie en dakbedekking, aangevuld met extra’s zoals zonnepanelen, installaties, leidingen of een groen dak.
  • Gebruik en onderhoud: Bijvoorbeeld beloopbaarheid voor inspectie of onderhoud.
  • Constructieve randvoorwaarden: Zoals overspanningen, veldindeling en bevestigingsafstanden.

Daarnaast wordt ook gekeken naar doorbuiging en risico’s zoals wateraccumulatie. Een dakplaat moet niet alleen sterk genoeg zijn, maar ook voldoende stijf blijven om problemen op lange termijn te voorkomen.

Rekenen volgens normen en richtlijnen

De statische waarden van de profielen zijn vastgelegd aan de hand van de geldende europese productnormen. Onze berekeningen worden uitgevoerd volgens geldende normen uit de serie Eurocode NEN-EN 1991-1-x inclusief nationale bijlagen. De standaard belastingtabellen die we publiceren zijn gebaseerd op gevolgklassen CC1 en CC2.

Voor windbelasting wordt rekening gehouden met:

  • windgebied in Nederland;
  • ligging ten opzichte van kust of bebouwing;
  • gebouwhoogte;
  • open of gesloten karakter van het gebouw;
  • positie van het element binnen de constructie.

Deze systematische aanpak zorgt ervoor dat oplossingen niet alleen praktisch toepasbaar zijn, maar ook voldoen aan de geldende regelgeving.

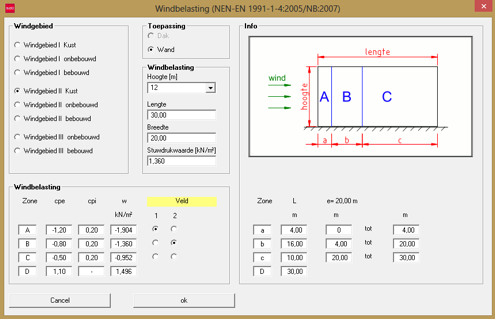

Zelf rekenen met SAB-static

Voor standaard toepassingen kunnen klanten ook zelf berekeningen uitvoeren met ons gratis SAB-Static rekenprogramma. Dit rekenprogramma is gratis beschikbaar via de downloadsectie van onze website en is bedoeld voor het doorrekenen van dak- en wandtoepassingen.

Met SAB-static kunnen gebruikers onder andere:

  • dak- en gevelsystemen doorrekenen;
  • verschillende profielen vergelijken;
  • inzicht krijgen in overspanningen en belastingen;
  • snel bepalen welke oplossingen technisch voldoen.

Het programma is met name geschikt voor klanten die regelmatig met profielplaten werken en snel zelfstandig een technische check willen uitvoeren, bijvoorbeeld bij het opstellen van een offerte.

De standaard berekeningen en tabellen, die o.a. in ons technisch handboek te vinden zijn, gaan uit van:

  • gesloten gebouwen;
  • gelijkmatige belastingverdeling;
  • meervelds overspanningen met gelijke veldlengtes;
  • standaard bevestigingsconfiguraties.

In de praktijk komen echter ook afwijkende situaties voor, zoals:

  • puntlasten (bijvoorbeeld bij zonnepanelen op frames);
  • ongelijke overspanningen;
  • specifieke systeemopbouwen;
  • bijzondere constructies of toepassingen.

Efficiënt werken met de juiste balans

Door de combinatie van een toegankelijk rekenprogramma en specialistische ondersteuning bieden wij klanten het beste van twee werelden. Standaard situaties kunnen snel en zelfstandig worden doorberekend, terwijl voor complexere projecten altijd expertise beschikbaar is.

Aan de slag met jouw project?

Wil je snel inzicht in de juiste profielkeuze? Gebruik SAB-static voor een eerste berekening of neem contact op met onze afdeling Product Services voor een maatwerkoplossing bij complexere toepassingen.
